本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机风能发交流接触器组供配动力箱的功能： 1、合适的调整电量。 2、便宜对三极管的关合操作的。 3、有较高的安全防防防防平衡等级，能直观教学的界面显示线路的导通状况。

项目名称：656KW静音电站设备单机配电箱主要元件明细清单
供电系统箱主要的构件清淡
项目编号	命名	应用金桥铜业跨接线的截面积大小	企业	使用量	服务商
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站飞机机组掌握器	HGM6110	只	1	众智
3	发广西顶博发电机组制造机钻速管控器	C2002	只	1	孚创
4	直流变压器供电模块图片	DC24V	只	1	众智
5	长安小型中部继电商	HH54P    DC24V	只	2	正泰
6	长安小型中间商汽车继电器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

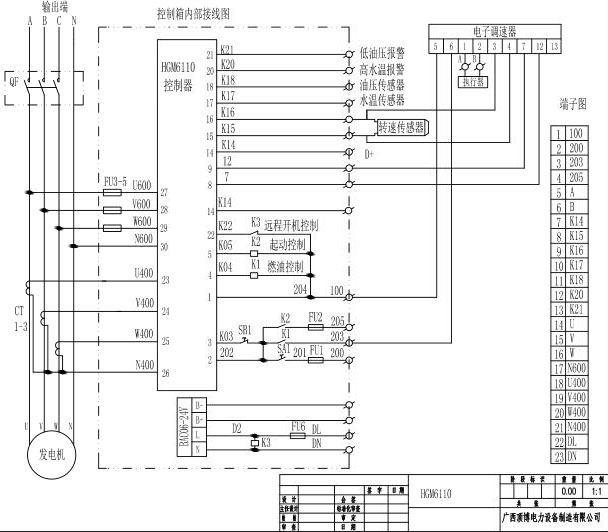

656KW广西顶博发电机组制造单机配电箱元件线路图
